Das Echolot ist montiert, der Geber hängt im Wasser – und trotzdem verschwindet bei Fahrt der Boden oder eine Seite des SideScan-Bildes bleibt auffällig schwach. Dann lohnt es sich, zuerst die Geberposition zu prüfen, bevor du das Gerät oder den Geber für defekt hältst.
Ein Echolot-Geber wandelt elektrische Signale in Schallimpulse und empfangene Echos wieder in elektrische Signale um. Damit das zuverlässig funktioniert, muss der jeweilige Sonarbereich frei sein und der Geber unter den vorgesehenen Betriebsbedingungen arbeiten. Die richtige Position hängt deshalb von Rumpf, Antrieb, Gebertyp und Herstelleranleitung ab. Eine universelle Montagehöhe gibt es nicht.
Dieser Ratgeber erklärt die funktionale Einstellung und Fehlersuche. Welche Geberstange, Klemme oder bohrungsfreie Halterung zu deinem Kajak passt, behandeln wir separat in Echolot am Kajak montieren: Geberstange, Halterung & Montage ohne Bohren.
Die kurze Antwort: Sauberes Wasser, freie Sicht und richtige Ausrichtung
Ein Geber sollte in seiner vorgesehenen Betriebsposition zuverlässig im Wasser arbeiten, möglichst wenig Luftblasen und Turbulenzen abbekommen und seinen Sonarbereich ohne störende Rumpf- oder Antriebsteile erfassen können. Seine Ausrichtung muss zur verwendeten Sonartechnik passen. Gleichzeitig darf die Montage beim Anlanden, Transport oder Hochklappen nicht unnötig beschädigungsgefährdet sein.
Das ist wichtiger als eine pauschale Empfehlung wie „immer rechts hinten“ oder „genau fünf Zentimeter unter den Rumpf“. Eine Position kann für einen klassischen 2D-Geber funktionieren und für einen breiten SideScan-Geber ungeeignet sein.
Wo sollte der Echolot-Geber am Kajak sitzen?
Die beste Position ist diejenige, an der der Geber im tatsächlichen Fahrzustand zuverlässig arbeitet. Eine seitliche Geberstange ist bei Angelkajaks praktisch, weil sich Position und Eintauchtiefe häufig verändern lassen. Ein geschützter Gebertunnel oder eine herstellerseitig vorgesehene Aufnahme kann dagegen weniger exponiert sein.
Prüfe zunächst, ob der Geber in sauberem Wasser liegt. Rumpfkanten, Stufen, Anbauteile, Rumpfdurchbrüche und Antriebe können den Wasserstrom verändern. Bei einem Pedalkajak ist außerdem zu beachten, ob Finnen oder Propeller in der Nähe des Gebers arbeiten. Bei einem Motorkajak darf die Montage weder den Propellerweg noch den vorgesehenen Bewegungsbereich des Antriebs beeinträchtigen.
Auch die praktische Nutzung zählt: Kannst du die Stange vor dem Anlanden hochklappen? Ist das Kabel vor Zug geschützt? Bleibt der Geber beim Ein- und Aussteigen außerhalb des Trittbereichs? Eine technisch gute Position ist nur dann eine gute Kajaklösung, wenn sie im Alltag sicher handhabbar bleibt.

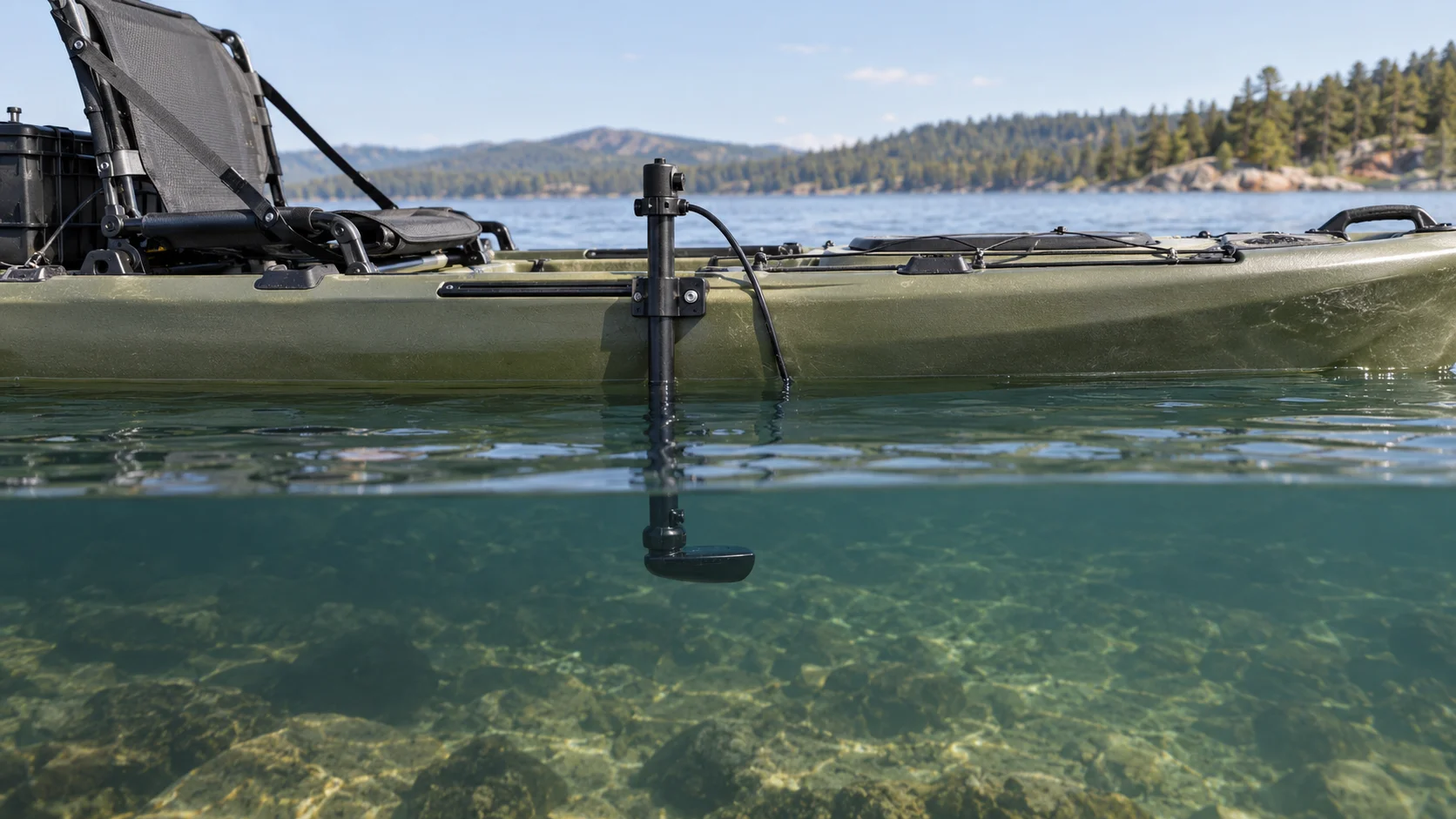

Wie tief muss ein Echolot-Geber ins Wasser?
So tief wie erforderlich, aber nicht unnötig tief. Der Geber muss entsprechend seiner Bauart und Herstelleranleitung zuverlässig im Wasser arbeiten. Bei einer seitlichen Geberstange bedeutet das in der Regel, dass der relevante Geberkörper in seiner Betriebsposition ausreichend eingetaucht ist und nicht durch Wellen, Krängung oder Fahrt ständig Luft zieht.
Die konkrete Tiefe hängt von Geberform, Halterung, Rumpf und Wasserlage ab. Ein flach montierter Geber kann bei ruhigem Wasser funktionieren und bei Bewegung zeitweise Luft bekommen. Eine übermäßig tief herausstehende Stange erhöht dagegen Hebelkräfte, Widerstand und Kollisionsrisiko.
Stelle die Tiefe deshalb am schwimmenden Kajak ein, nicht nur auf dem trockenen Bootsbock. Beginne mit der vom Hersteller vorgesehenen Position und prüfe anschließend bei langsamer Fahrt, ob das Signal stabil bleibt. Verändere die Tiefe nur schrittweise und dokumentiere die Ausgangsstellung.
Kann ein Geber zu tief sitzen?
Ja, eine unnötig exponierte Montage kann mechanisch ungünstig sein. Sie kann beim Anlanden, in flachem Wasser oder beim Transport leichter beschädigt werden und die Halterung stärker belasten. Daraus folgt aber keine allgemeingültige maximale Zentimeterzahl. Maßgeblich sind die Geber- und Halterungsvorgaben sowie die tatsächliche Einbausituation.
Echolot-Geber richtig ausrichten
Die Ausrichtung entscheidet darüber, in welche Richtung der jeweilige Sonarbereich arbeitet. Bei klassischen nach unten gerichteten Gebern ist eine zur vorgesehenen Wasserlage passende Ausrichtung wichtig. Bei SideScan und Live-Sonar kommen weitere Anforderungen hinzu, weil die Strahlrichtungen und Betriebsmodi anders sind.
Orientiere dich an den Markierungen und Installationsvorgaben des konkreten Gebers. „Waagerecht“ bedeutet dabei nicht, dass jede Geberfläche unabhängig von ihrer Konstruktion parallel zur Wasseroberfläche stehen muss. Entscheidend ist die vom Hersteller definierte Einbaulage.
Prüfe die Einstellung am schwimmenden Kajak mit normaler Beladung. Sitzposition, Ausrüstung und Zuladung können die Wasserlage verändern. Eine auf dem trockenen Kajak scheinbar perfekte Einstellung muss im Wasser nicht dieselbe sein.

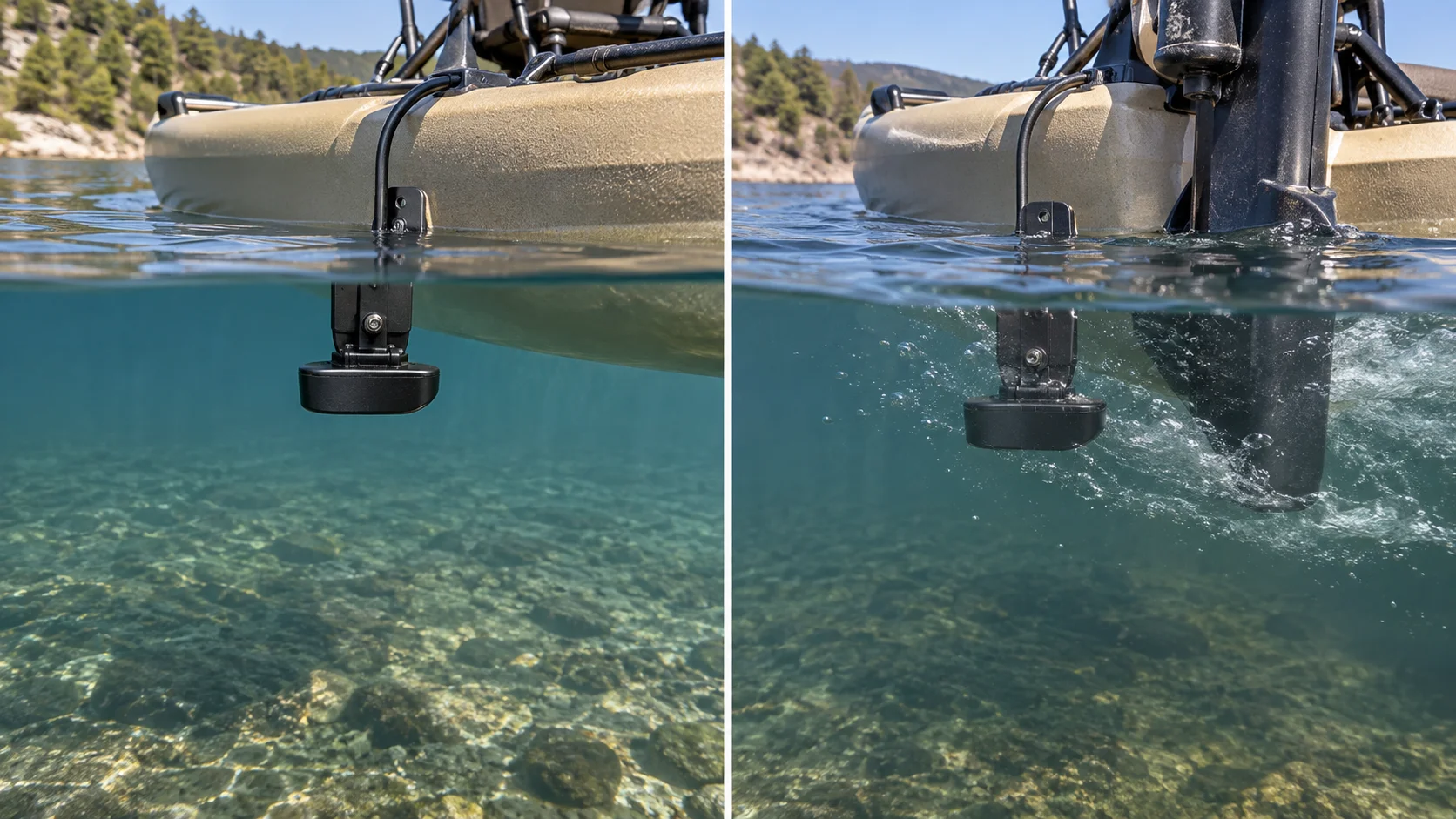

Luftblasen und Turbulenzen: Warum das Sonarbild schlechter wird
Schall wird im Wasser übertragen. Luftblasen im Sonarweg können die Übertragung erheblich beeinträchtigen. Deshalb empfehlen Hersteller, Geber möglichst in sauberem, turbulenzarmem Wasser zu platzieren und störende Rumpfstrukturen oder Antriebskomponenten zu berücksichtigen.
Typisch ist ein Echolot, das im Stillstand einen stabilen Boden zeigt, bei Fahrt aber Aussetzer bekommt. Das ist ein Hinweis auf ein mögliches Positions- oder Strömungsproblem – kein Beweis. Auch Einstellungen, elektrische Störungen, Kabelprobleme oder ein defekter Geber können ähnliche Symptome verursachen.
Prüfe zuerst, ob der Geber während der Fahrt vollständig in seiner vorgesehenen Wasserlage bleibt. Beobachte anschließend, ob sich das Problem bei anderer Geschwindigkeit oder nach einer kleinen Positionsänderung verändert. Ändere möglichst nur eine Variable gleichzeitig, damit du die Ursache eingrenzen kannst.

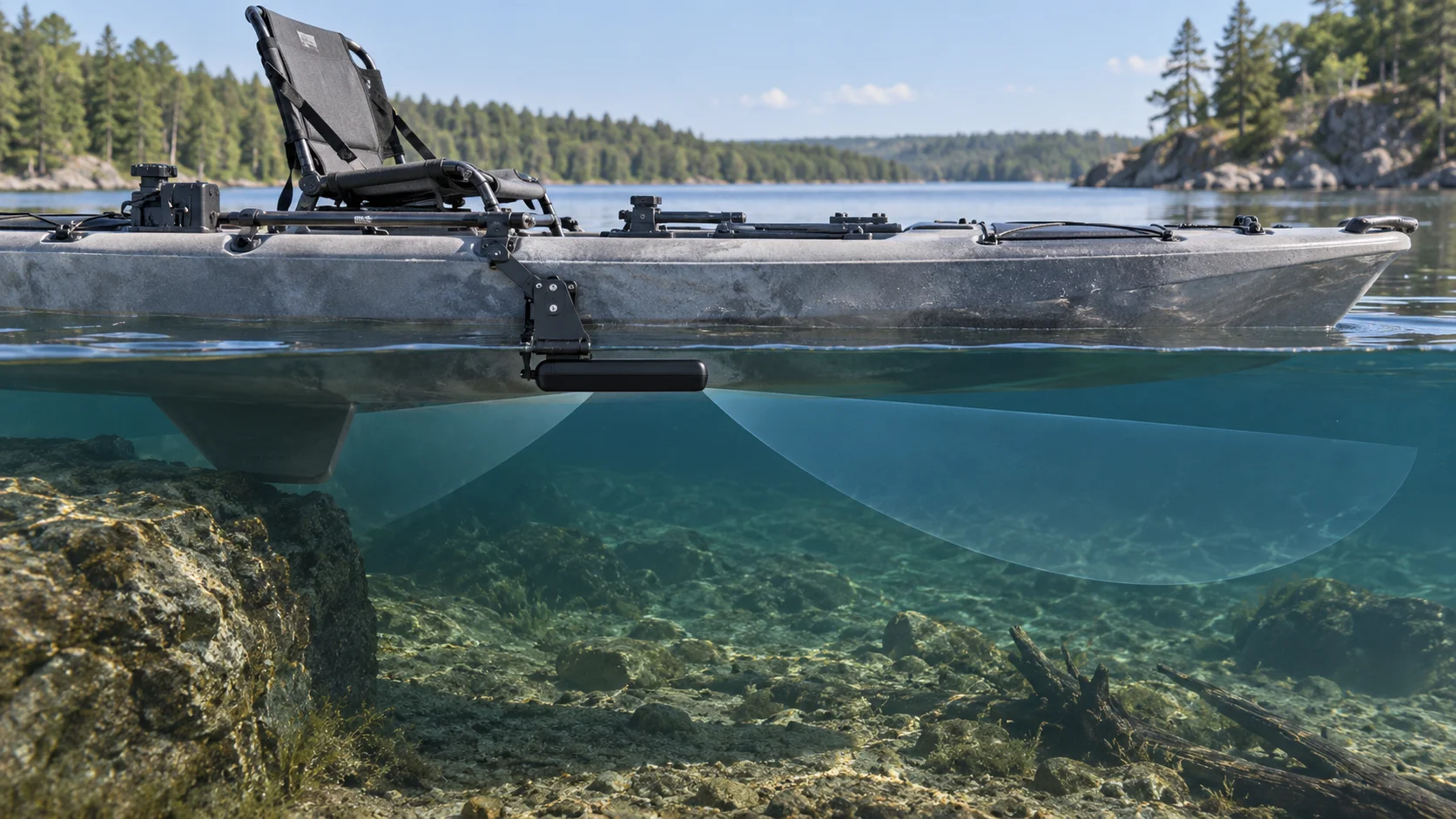

SideScan: Warum seitliche Freistellung besonders wichtig ist
SideScan, SideVü und Side Imaging sind herstellerspezifische Bezeichnungen für seitlich arbeitende Sonartechniken. Sie benötigen einen geeigneten freien Schallweg zu den Seiten. Ein Geber kann also korrekt eingetaucht sein und trotzdem durch Rumpf, Antrieb, Halterung oder andere Bauteile ungünstig abgeschattet werden.
Gerade bei breiten Angelkajaks solltest du prüfen, ob der Geber an seiner vorgesehenen Position tatsächlich seitlich frei arbeiten kann. Eine seitliche Stange kann dabei helfen, ist aber keine Garantie: Auch ihre Aufnahme, die Geberorientierung und der Abstand zum Rumpf müssen zum jeweiligen System passen.
Bei Live-Sonar gelten wiederum eigene Vorgaben für Geberorientierung und Betriebsmodus. Die Montage eines klassischen 2D- oder SideScan-Gebers darf deshalb nicht ungeprüft auf ein Live-Sonar-System übertragen werden.
Warum ist mein SideScan-Bild auf einer Seite schwächer?
Eine mögliche Ursache ist eine Abschattung des seitlichen Sonarbereichs. Prüfe zunächst die Montageposition, die Ausrichtung und die vom Hersteller vorgesehenen Einstellungen. Auch unterschiedliche Bodenstrukturen, Wassertiefe, Reichweite und Geräteeinstellungen können die Darstellung beeinflussen. Ein einseitig schwaches Bild beweist daher nicht automatisch einen Montagefehler.
Geber an einer Geberstange montieren
Bei einer Geberstange geht es in diesem Beitrag nicht um die Auswahl des Halters, sondern um die funktionale Einstellung. Befestige den Geber ausschließlich mit einer passenden Aufnahme nach Herstelleranleitung. Prüfe anschließend Ausrichtung, Eintauchtiefe, Kabelbewegungsreserve und den Hochklappweg.
Die Stange sollte sich nicht unbeabsichtigt verdrehen oder absenken. Gleichzeitig muss der Geber vor dem Anlanden aus dem Gefahrenbereich gebracht werden können. Kabel dürfen dabei nicht unter Zug geraten oder an beweglichen Teilen scheuern.
Eine klassische verstellbare Geberstange wie der Iron Claw Marine Transducer Mount kann für solche Setups eine passende Grundlage sein. Ob der konkrete Geber an die Aufnahme passt, muss anhand der Befestigungsmaße und Herstellerangaben geprüft werden.
Die ausführliche Auswahl von Klemmen, Schienen, Gurtsystemen und bohrungsfreien Lösungen findest du in FD-007: Echolot am Kajak montieren.
Pedalantrieb, Propeller und andere Störquellen
Ein Pedalantrieb stört nicht automatisch jedes Echolot. Je nach Konstruktion können jedoch Finnen, Propeller, Rumpfdurchbrüche oder bewegte Bauteile die Strömung und den verfügbaren Montagebereich beeinflussen. Bei Motorkajaks kommen Propellerströmung und mögliche elektrische Störungen hinzu.
Achte darauf, dass der Geber nicht im Bewegungs- oder Kollisionsbereich des Antriebs sitzt. Bei einem gemeinsamen Bordstromsystem sollten außerdem Verkabelung, Absicherung und die Herstellervorgaben berücksichtigt werden. Die Dimensionierung des Akkus und die elektrische Grundinstallation behandeln wir ausführlich in FD-008: Echolot Batterie fürs Kajak.
Warum verliert mein Echolot während der Fahrt das Signal?
Wenn die Bodenanzeige im Stillstand funktioniert und bei Fahrt aussetzt, ist die Geberposition ein sinnvoller erster Prüfpunkt. Gehe systematisch vor, statt sofort mehrere Einstellungen gleichzeitig zu verändern.
Prüfe zunächst die Eintauchtiefe und den Wasserstrom. Kontrolliere anschließend Ausrichtung und freie Sonarwege. Danach folgen Kabel, Steckverbindungen, Stromversorgung und Sonareinstellungen. Erst wenn diese Punkte ausgeschlossen sind, sollte ein Geräte- oder Geberdefekt näher untersucht werden.
Wichtig: Ein Signalverlust bei Fahrt ist nicht automatisch ein Turbulenzproblem. Die Diagnose muss zum konkreten Symptom und Gerät passen.

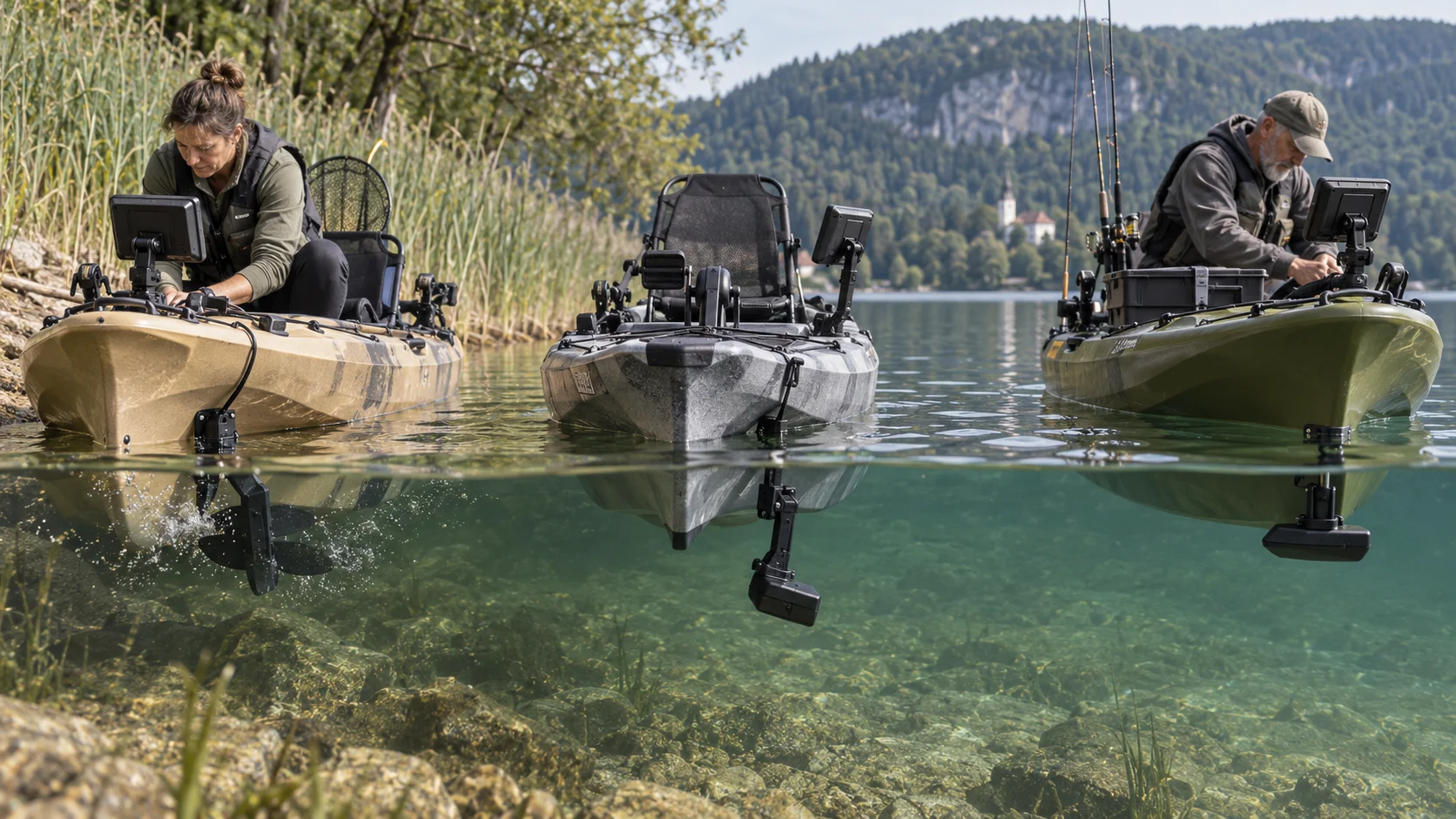

Fehlerdiagnose: Geberposition Schritt für Schritt prüfen
| Symptom | Mögliche Ursache | Erste Prüfung |
|---|---|---|
| Bodenanzeige wird bei Fahrt instabil | Luftblasen, Turbulenzen oder zeitweise unzureichende Eintauchung | Wasserstrom, Position und Eintauchtiefe prüfen |
| Signal setzt bei Wellen oder Krängung aus | Geber verlässt zeitweise seine vorgesehene Wasserlage | Einstellung am beladenen, schwimmenden Kajak prüfen |
| SideScan wirkt einseitig schwach | Mögliche Abschattung oder ungünstige Ausrichtung | Seitliche Freistellung und Herstellereinstellungen prüfen |
| Darstellung wirkt schief oder unplausibel | Mögliche Ausrichtungs- oder Einstellungsabweichung | Geberorientierung und Sonarmodus kontrollieren |
| Störungen treten zusammen mit Motorbetrieb auf | Mögliche elektrische oder akustische Interferenz | Kabelwege, Stromversorgung und Herstellerhinweise prüfen |
| Geber schlägt beim Anlanden an | Zu exponierte Montage oder unzureichender Hochklappweg | Stangenposition und mechanischen Schutz prüfen |
| Fehler bleibt auch im Stillstand bestehen | Einstellungen, Verkabelung oder Geräte-/Geberproblem möglich | Systematisch nach Herstelleranleitung weiterdiagnostizieren |
Die FangDeck-Prüfreihenfolge
- Ausgangszustand dokumentieren: Foto der Montage und aktuelle Geräteeinstellungen festhalten.
- Mechanik prüfen: Sitzt der Geber fest, ist er korrekt ausgerichtet und bleibt er in seiner vorgesehenen Wasserlage?
- Wasserstrom prüfen: Verändert sich das Problem bei langsamer Fahrt oder nach einer kleinen Positionsänderung?
- Sonarbereich prüfen: Sind Rumpf, Antrieb und Halterung außerhalb der relevanten Schallwege?
- Elektrik und Einstellungen prüfen: Kabel, Steckverbindungen, Stromversorgung und gerätespezifische Sonareinstellungen kontrollieren.
Verändere möglichst nur einen Punkt gleichzeitig. So lässt sich nachvollziehen, welche Maßnahme tatsächlich geholfen hat.
Welche Geberposition passt zu welchem Kajak?
Hartschalenkajak
Bei Hartschalenkajaks kommen je nach Modell geschützte Geberaufnahmen, seitliche Halterungen oder andere herstellerseitig vorgesehene Montagepunkte infrage. Entscheidend sind Rumpfform, Antrieb und der freie Sonarweg. Eine geschützte Aufnahme ist mechanisch attraktiv, muss aber zum konkreten Geber passen.
Aufblasbares Angelkajak
Bei aufblasbaren Kajaks sind herausnehmbare Lösungen besonders praktisch. Gurtsysteme oder geeignete Halterungen können eine Montage ohne dauerhafte Veränderungen ermöglichen. Dabei müssen Befestigung, Geberausrichtung und Kabelwege auch bei Bewegung zuverlässig bleiben.
Das Caperlan FLTB SES ist ein Beispiel für ein mobiles Gurtsystem. Ob es zu deinem Kajak und Echolot passt, hängt von den konkreten Abmessungen und Befestigungsmöglichkeiten ab. Die vollständige Halterungsauswahl bleibt Thema von FD-007.
Pedalkajak
Prüfe den Bewegungsbereich des Pedalantriebs und mögliche Strömungseinflüsse. Die Geberposition sollte weder den Antrieb behindern noch beim Hochklappen oder Anlanden gefährdet sein. Eine pauschal beste Seite gibt es nicht.
Motorkajak
Hier müssen Geberposition, Propellerweg und Bordstromsystem zusammen betrachtet werden. Eine zentrale Batteriebox oder ein größerer Akku löst keine mechanischen Montageprobleme. Umgekehrt kann eine gute Geberposition elektrische Störungen nicht automatisch beseitigen.
Fazit: Die richtige Position ist die, die zuverlässig funktioniert
Einen Echolot-Geber richtig zu montieren bedeutet nicht, ihn möglichst tief oder möglichst weit außen zu platzieren. Entscheidend sind die vom Hersteller vorgesehene Einbaulage, sauberes Wasser, freie Sonarwege und eine mechanisch sichere Lösung für dein Kajak.
Beginne mit der empfohlenen Montageposition, prüfe das System im Wasser und verändere bei Problemen nur einen Punkt gleichzeitig. So lässt sich ein schlechteres Sonarbild wesentlich gezielter untersuchen, als sofort Geber oder Echolot auszutauschen.
Wenn du noch die passende Halterung suchst, führt dich FD-007 zur Montage ohne Bohren. Für Akku, Laufzeit und Verkabelung findest du die Grundlagen in FD-008 zur Echolot-Stromversorgung. Die Geräteauswahl und weitere Technikthemen bündelt unser Echolot- und Fishfinder-Hub.
FAQ: Echolot-Geber richtig montieren
Wie tief muss ein Echolot-Geber ins Wasser?
Der Geber muss entsprechend seiner Bauart und Herstelleranleitung zuverlässig in seiner vorgesehenen Wasserlage arbeiten. Eine universelle Zentimeterangabe gibt es nicht. Bei einer seitlichen Geberstange sollte die Tiefe am schwimmenden Kajak geprüft und nur so weit wie nötig eingestellt werden.
Muss ein Echolot-Geber waagerecht sein?
Die Ausrichtung muss zur jeweiligen Gebertechnik und den Herstellervorgaben passen. Bei klassischen nach unten gerichteten Gebern ist eine geeignete horizontale Ausrichtung häufig wichtig. SideScan und Live-Sonar können zusätzliche oder andere Anforderungen besitzen.
Wo montiert man den Geber am besten?
An einer Position mit möglichst sauberem Wasser, freiem Sonarweg und ausreichendem mechanischem Schutz. Die konkrete Stelle hängt von Rumpf, Antrieb, Gebertyp und Halterung ab. „Immer rechts hinten“ ist keine allgemeingültige Regel.
Kann ein Geber zu tief sitzen?
Eine unnötig exponierte Montage kann Widerstand, Hebelkräfte und Kollisionsrisiko erhöhen. Die richtige Tiefe richtet sich nach Geber und Halterung; eine pauschale maximale Eintauchtiefe lässt sich nicht seriös angeben.
Warum verliert mein Echolot bei Fahrt das Signal?
Mögliche Ursachen sind Luftblasen, Turbulenzen, zeitweise unzureichende Eintauchung, ungünstige Ausrichtung, Einstellungen oder elektrische Probleme. Prüfe zuerst die Montage und den Wasserstrom und gehe anschließend systematisch weiter.
Kann der Pedalantrieb das Echolot stören?
Je nach Antriebskonstruktion können bewegte Bauteile oder veränderte Strömungsverhältnisse die Geberposition beeinflussen. Das bedeutet nicht, dass jeder Pedalantrieb Sonarstörungen verursacht. Die konkrete Montage muss zum Kajak und Geber passen.
Warum ist mein SideScan-Bild auf einer Seite schlechter?
Eine mögliche Ursache ist eine Abschattung des seitlichen Sonarbereichs durch Rumpf, Antrieb oder Halterung. Auch Einstellungen und unterschiedliche Unterwasserstrukturen können die Darstellung beeinflussen. Prüfe daher zuerst Freistellung, Ausrichtung und die Herstellervorgaben.
